十、獨特的空心雙活塞桿油缸抽芯功能模塊（特殊功能模塊需另訂，實用新型專利）：
十一、防皺裝置（特殊功能模塊，需另訂）：
3、彎曲結束時，主模旋轉停止時的角度就是所需要的彎曲角度。使用多球芯軸和防皺模保證管子（或型材）的橢圓度和內壁不起皺。
|
代號 |
名稱 |
作用和功能說明 |
|
a |

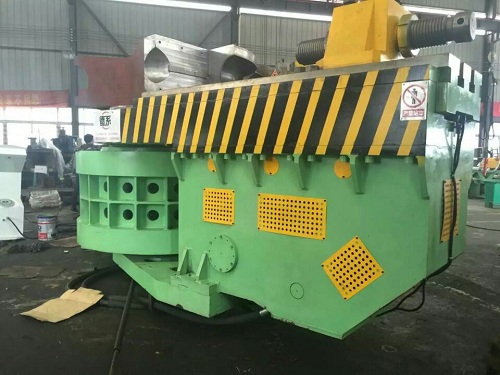

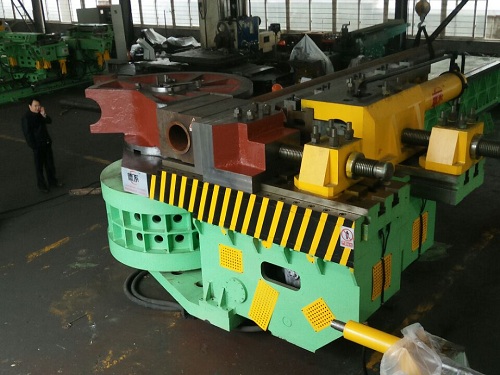

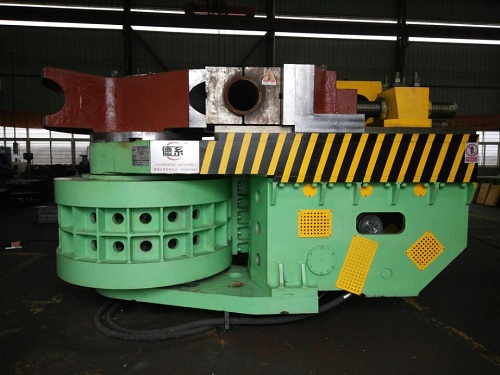

主模 |
1、與b、c結合實現纏繞式拉拔工藝并確定彎曲半徑和角度。2、可制作C型哈夫模實現主模張合，避免在彎制蛇形管排或角度180度時的干涉。3、制作主模型腔，實現連續彎制零直線段或S型彎等復雜工藝。 |
|
b |
夾緊模具 |
彎曲時夾緊管子（或型材）與a、c結合實現纏繞式拉拔工藝。 |
|
c |
壓料道軌模具 |
1、支撐管外壁與a、b結合實現纏繞式拉拔工藝。 2、在無插芯彎曲工藝中可制作反變形槽，預先給以管外壁一定量的反變形，可抵消或減小彎后的截面（橢圓）變形。 |
|
d |
伺服比例頂鐓機構 |
1、產生一定比例頂鐓力使管子截面產生附加壓應力，以抵消管子（或型材）外壁拉應力或部分拉應力，防止管子（或型材）外壁受拉應力而變薄或開裂，該頂鐓力的大小隨著管子（或型材）尺寸和材料性能而異，且隨著彎曲角度的變化而改變，故該機構采用伺服比例結構。 2、由于使用頂鐓彎曲工藝，頂鐓力遠大于壓料道軌模和防皺模產生的摩擦阻力之和，故可忽略不計壓料道軌模和防皺模對彎管（曲）設備力矩的影響。 |
|
e |
頂鐓夾緊模具 |
1、將管子（或型材）抱緊在頂鐓機構（d）半圓槽（型腔）內實現頂鐓工藝。2、為了避免管子（或型材）在彎制≥180度是可能產生的干涉，必須與壓料道軌模動作高度一致。 |
|
f |
多球芯軸 |
1、深入管子（或型材）內部與管子（或型材）一起彎曲，填充實彎頭變形區域，防扁癟效果好。2、彎后借油缸抽出芯軸可對管子（或型材）進行矯圓。 3、與防皺模同時使用，更好的緊貼內側面，達到更好防皺效果。 |
|
g |
防皺模 |
1、彎制過程中利用防皺模緊貼管內側面產生的有益摩擦阻力來抵消（或部分抵消）管內壁因彎曲產生的擠壓應力。從而達到消除因擠壓應力作用產生的內壁增厚而引起的褶皺。除皺效果最好。 |
|
名稱 |
品牌/產地 |
備注 |
||
|
鋼結構件及鍛造件 |
床身 |
德系 |
由Q345或16M鋼板焊接而成，并有縱橫交錯加強筋設計，經回火消除內應力和拋丸處理 |
|
|
主軸和傳動輪 |
德系 |
整體鍛造40Cr，粗加工調制后精加工，并局部高頻淬火、研磨 |
||
|

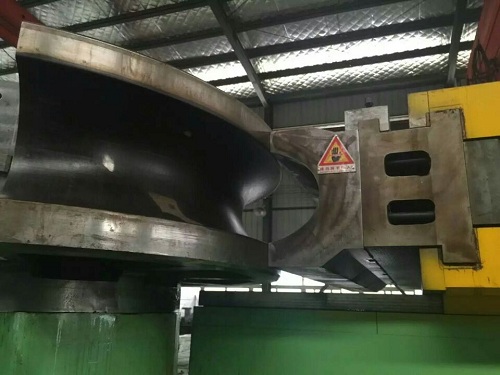

模具 |
德系 |
|||
|
三道軌小車 |
德系 |
|
||
|
擺臂總成 |
由Q345和16M高強度板加熱焊接而成，縱橫交錯加強筋設計并經回火消除內應力和拋丸處理 |
|||
|
夾料總成 |
德系 |
|||
|
抽芯總成 |
德系 |
|
||
|
傳動 |
軸承 |
德國FAG |
|
|
|
耐磨滑板 |
鋁青銅（QATG-A）鑲嵌石墨 |
|||
|
行星減速 |
湖北行星 |
國產（NC型無此配件） |
||
|
液壓元件 |
油缸 |
彎管 |
德國憾神 |
國產 |
|
擺臂夾管 |
||||
|
夾料夾管 |
||||
|
抽芯 |
||||
|
輔推 |
||||
|
主模復位 |
||||
|

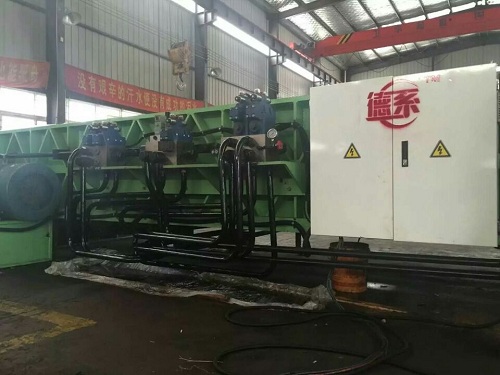

電液伺服液壓集成系統 |
意大利BLM |
國產 |
||
|
油泵電機組 |
海特克 |
國產 |
||
|
電氣元件 |
高低壓控制柜CNC系統 |
|
安徽德系重工科技有限公司 |
|
|
PLC+人機界面 |
伊斯凱特 |
共同開發，非標獨立定制 |
||
|
伺服電機 |
||||
|
光電感應開關 |
日本OMRON（歐姆龍） |
/ |
||
|
旋轉編碼器 |
日本OMRON（歐姆龍） |
/ |
||
|
其它電器元件 |
施耐德 |
/ |
||
如需參看詳細參數，請下載圖片，或咨詢本公司客服人員！
